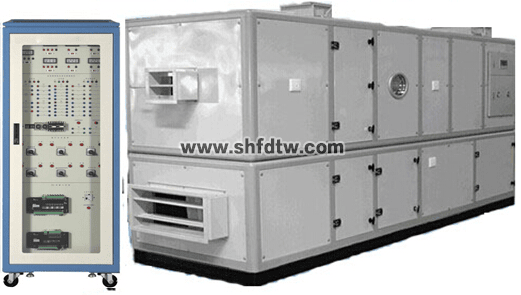

TW-JD44 組合式空調機組實訓裝置
一、系統配置及功能
組合式空調機組實訓裝置應集制冷系統、空氣處理、過程控制、工程組態技術于一體。組合式空調機組本身不帶冷、熱源，是以冷、熱水或蒸汽為媒介，用以完成對空氣的過濾、加熱、冷卻、加濕、消聲、熱回收、新風處理和新、回風混合等功能。能實現一次回風系統、二次回風系統的空氣處理過程，其配置及功能如下：
（1）熱泵空調機組：壓縮機、風冷冷凝器、水冷蒸發器、節流裝置、高低壓壓力表。
（2）新回風混合段（進風段/出風段）：設有檢查門，并配置初效過濾器。
（3）風機段（送風機段、回風機段）：風機出口安裝手動調節閥，風機應采用低噪聲高效率離心風機，安裝在減震座上，出風口設有帆布軟接管，座架上應裝有橡膠減震器或金屬彈簧減振器。
（4）表冷段：采用銅管串鋁片。
（5）加熱段：配置管狀電熱器。
（6）消聲器：采用微穿孔消聲器，與消聲段連接的前后各段必須帶檢查門。
（7）加濕段：采用蒸汽加濕器、高壓噴霧加濕器或濕膜加濕器。
（8）保護裝置：溫度保護器、高低壓力保護器、水流保護器、隔離保護器、缺相保護器、過流保護器、三相漏電保護器。
（9）電氣控制：電控柜、電源控制器、PLC可編程控制器、模擬量采集器、交流接觸器、開關按鈕、工業組態軟件。溫濕度傳感器、風速傳感器、溫度變送器、流量變送器。
（10）設備水系統采用鍍鋅管連接，并配套有手動套絲機，可以完成系統管路制作。
（11）技術性能
您只要致電：021-55884001（袁經理）
我們可以解答 組合式空調機組實訓裝置 的相關疑問！
我們可以幫您推薦符合您要求的 組合式空調機組實訓裝置 組合式空調機組實訓設備 教學實訓裝置 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://m.zo32.cn/productshow-91-3016-1.html
1）輸入電源：三相四線（或三相五線）～380V±10% 50Hz；
2）工作環境：溫度-10℃～+40℃ ，相對濕度＜85%；
3）系統容量：＜10kW。
（12）對設備及元件：
1)組合式空調機組實訓裝置采用的制冷壓縮機、膨脹閥、電磁閥、儲液器、換熱器、風機、溫濕度傳感器均采用國產知名品牌，結構緊湊，換熱效率高，運轉平穩、操作簡便、美觀大方、使用壽命長。
2)電氣控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制，符合國家安全標準；
3)組合式空調機組實訓裝置內的電器元器件采用知名品牌（施奈德品牌），整機采用微電腦PLC控制系統對各組件進行控制和操作。
二、 實訓項目
（1）掌握組合式空調機組各段的結構與功能
（2）組合式空調機組的組裝與調試
（3）組合式空調機組溫度的控制與調整
（4）組合式空調機組送風量的控制與調整
（5）組合式空調加濕量的控制與調整
（6）可編程控制器的編程、調試和應用
（7）數據采集的實現方法和實際應用
（8）閉環反饋控制的實現方法和實際應用
（9）計算機組態監控的實現方法和實際應用
（10）變頻器控制組控制回路實訓
三、配置清單
|
序號 |
名稱 |
型號 |
數量 |
備注 |
|
一 |
整機部分 |
|
|
|
|
1 |
壓縮機 |
谷輪5匹ZW61KA-TFP-542 |
1套 |
|
|
2 |
高低壓力保護器 |
P830HME |
1個 |
|
|
3 |
保護裝置 |
溫度保護器、水流保護器、隔離保護器、缺相保護器、三相過流漏電保護器 |
1套 |
|
|
4 |
風冷冷凝器 |
科威5P/380V風機 |
1套 |
|
|
5 |
水冷蒸發器 |
5P盤管式水冷冷凝器 |
1臺 |
|
|
6 |
過濾器 |
EK-165 |
1個 |
|
|
7 |
膨脹閥 |
丹佛斯067N2152 |
1個 |
|
|
8 |
四通換向閥 |
|
1個 |
|
|
9 |
混合初效段 |
袋式過濾，過濾面積2.8m2,過濾效率60% |
1套 |
|
|
10 |
表冷段 |
銅管翅片式表冷器 |
1套 |
|
|
11 |
中間段 |
|
1套 |
|
|
12 |
加熱段 |
翅片鋼制加熱器，2KW |
1套 |
|
|
13 |
加濕段 |
干蒸汽加濕機，孔徑Ф2 加濕量1KG/h |
1套 |
|
|
14 |
送風機、回風機段 |
風機1.5KW 風量2000m2/h，低噪聲高效率離心風機，減震裝置，帆布軟接管，橡膠減震器或金屬彈簧減震器 |
1套 |
|
|
15 |
消聲段 |
微孔板，前后段帶檢查門 |
1套 |
|
|
16 |
箱體段 |
雙層壁板結構、內層為鍍鋅鋼板、外層彩色復合鋼板，中間采用30-50mm厚無氟聚氨酯封閉作為保溫材料，配套304不銹鋼底座，底座帶有4個帶剎車萬向輪，方便于設備移動 |
1套 |
|
|
17 |
不銹鋼底座 |
用于風冷熱泵機組固定 |
1個 |
|
|
18 |
三菱變頻器 |
采用三菱變頻器FR-D740，帶模擬量輸入控制 |
2個 |
|
|
19 |
水泵 |
其中一個變頻運行，一個工頻運行 |
2個 |
|
|
20 |
不銹鋼膨脹水箱 |
304 |
1個 |
|
|
21 |
故障及運行指示板 |
可指示工作電源、逆相缺相、水泵運行、主機運行、主機過載、高壓故障、低壓故障等工作狀態 |
1套 |
|
|
22 |
PLC |
CPU224XP |
1臺 |
|
|
23 |
EM231 |
3臺 |
|
|
|
24 |
觸摸屏 |
TPC7062KX |
1臺 |
|
|
25 |
控制柜 |
70cm×60cm×190cm |
1套 |
|
|
26 |
溫濕度傳感器、風速傳感器、溫度變送器、流量變送器 |
供電電壓：24V,4-20mA信號輸出 |
溫濕度傳感器2個、風速傳感器1個、溫度變送器4個、流量變送器1個 |
|
|
27 |
固定連接支架 |
|
1套 |
|
|
二 |
工具及資料 |
|
|
|
|
1 |
資料 |
指導書、軟件、PLC程序等 |
1套 |
|
|
2 |
維修工具 |
0-450管鉗，0-300活動扳手，長柄螺絲刀等 |
1套 |
