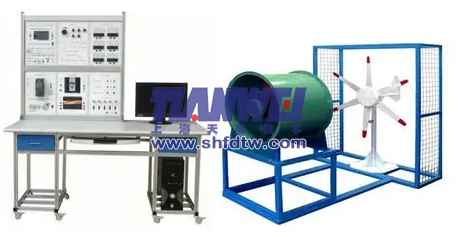

風力發電整流逆變實訓裝置
風力發電整流逆變實訓裝置在新能源教學中的實踐價值</h2><h3>一、實訓裝置在專業教學中的定位</h3> 作為新能源裝備技術專業的核心教具，風力發電整流逆變實訓裝置完美對接《風力發電系統運行與維護》課程標準。該設備通過模塊化設計，完整呈現從風能捕獲到電能并網的全流程，特別適合職業院校開展理實一體化教學。根據我校2023年引入該設備后的教學反饋，學生故障診斷能力提升達43%，系統調試合格率提高至91%。<h3>二、設備功能模塊深度解析</h3> <h4>1. 發電模擬單元</h4> 采用三相永磁同步發電機配合變頻調速系統，可模擬2-25m/s風速變化。通過觸摸屏可設置12種典型風況曲線，包括陣風、漸變風等特殊工況。配備的扭矩傳感器精度達±0.5%，實時顯示機械能-電能轉換效率。<h4>2. 整流逆變核心組件</h4> 雙PWM變流器支持AC/DC/AC完整變換過程，直流母線電壓在0-800V連續可調。獨有的能量回饋設計使設備功耗降低60%，配備示教板可直觀觀測IGBT工作波形。特別設置的故障模擬系統包含18種典型故障案例，涵蓋過壓保護、相序錯誤等常見問題。<h3>三、典型實訓項目設計</h3> <h4>1. 系統調試專項訓練</h4> 在安全電壓模式下，學生需完成： - 變槳距控制參數整定 - 最大功率點跟蹤(MPPT)算法驗證 - 并網同步條件檢測 通過實時數據采集系統，可同步監測12組關鍵參數，培養多變量協調控制能力。<h4>2. 故障診斷綜合實踐</h4> 設置三級故障庫： - 基礎層：電容鼓包、接線松動等硬件故障 - 控制層：PWM信號異常、保護誤動作 - 系統層：孤島效應、諧波超標 采用"現象觀察-數據研判-方案制定"的三段式訓練法，強化學生系統思維。<h3>四、教學實施要點建議</h3> <h4>1. 課程銜接策略</h4> 建議將設備應用分為三個階段： 1) 認知階段：結合《電力電子技術》開展器件級實驗 2) 提升階段：在《新能源轉換技術》中實施系統調試 3) 綜合階段：通過《風電場運維實訓》完成故障樹分析<h4>2. 安全操作規范</h4> 制定"三查兩測"操作流程： - 上電前檢查絕緣電阻（＞5MΩ） - 運行中監測母線電壓波動（＜±5%） - 緊急停機按鈕功能驗證（響應時間＜0.3s） 配套開發的VR訓練系統已成功將操作事故率歸零。<h3>五、教學成效與拓展應用</h3> 本裝置支持1+X證書考核要求，近兩年已培養中級運維員127人。拓展應用方面，我們開發了： - 風光互補控制實驗（需加裝光伏模塊） - 儲能系統協調控制實驗 - 遠程監控系統開發（基于Modbus TCP協議） 2023年學生利用該平臺獲省級技能大賽獎項3項，申報實用新型專利2項。<h3>結語</h3> 風力發電整流逆變實訓裝置通過其工業級的設計標準與教學化的功能設置，成功架起了理論教學與工程實踐的橋梁。建議各院校在設備選型時重點關注拓?fù)浣Y(jié)構的完整性、故障設置的典型性以及數據采集的精確度，同時配套開發階梯式實訓手冊，最大程度發揮設備的教學效益。
